如何提高承插口水泥管的抗滲性能？

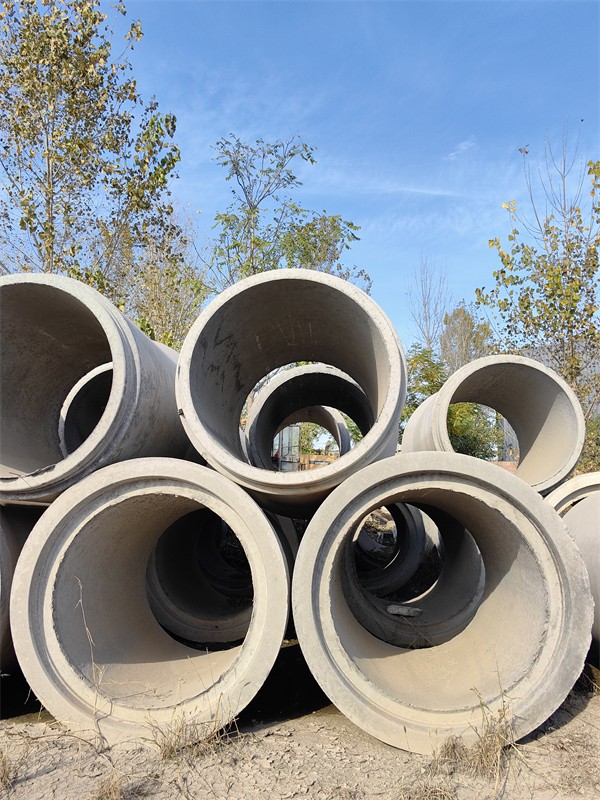

承插口水泥管作為市政排水、農田灌溉等工程的核心構件，其抗滲性能直接影響管道壽命與工程安全。據行業調研，約40%的管道滲漏問題源于接口密封失效或管體滲透，而承插口結構因柔性連接特性，更需通過材料優化、工藝改進及運維管控實現抗滲性能的全方面提升。水泥管廠家河南張大水泥制品結合材料科學、結構力學及工程實踐，系統梳理抗滲性能提升的關鍵路徑。

一、材料優化：從源頭降低滲透通道

1. 混凝土配比優化

水灰比是影響抗滲性的核心參數。當水灰比超過0.45時，混凝土硬化后孔隙率顯著增加，滲透系數提升2-3倍。通過摻入效率高的減水劑（如聚羧酸系減水劑），可在保持流動性的前提下將水灰比降至0.35以下，使孔隙率降低至15%以下。同時，添加硅灰、粉煤灰等礦物摻合料可細化孔隙結構：硅灰的火山灰效應能生成低滲透性的水化硅酸鈣凝膠，填充微孔隙；粉煤灰的球形顆粒可改善混凝土工作性，減少施工缺陷。

2. 密封材料升級

傳統橡膠密封圈易老化開裂，導致接口滲漏。采用三元乙丙橡膠（EPDM）或氯丁橡膠（CR）可提升耐候性，其拉伸強度可達18MPa以上，斷裂伸長率超過500%，適應-40℃至120℃的溫差變化。嵌縫材料方面，聚硫密封膠的拉伸強度達2.5MPa，回彈率＞80%，且耐酸堿腐蝕；環氧樹脂灌漿料固化后抗壓強度＞60MPa，可填充0.1mm以上的裂縫，形成致密防水層。

二、工藝改進：構建多重防水屏障

1. 接口密封工藝強化

承插口安裝時，橡膠圈壓縮率需控制在30%-40%：壓縮率不足會導致密封失效，過大則加速橡膠老化。安裝后采用“雙層密封”工藝：內層填充聚氨酯發泡膠，形成柔性緩沖層；外層涂抹水泥基滲透結晶型防水涂料，其活性化學物質可深入混凝土內部，生成不溶于水的結晶體，封閉毛細孔隙。對于大口徑管道（≥800mm），可在接口外側加設鋼絲網水泥砂漿保護層（水泥:砂=1:2，鋼絲網目數10×10），厚度≥30mm，增強抗裂性能。

2. 管體抗滲處理

管體澆筑時采用“分層振搗+二次壓光”工藝：分層厚度≤300mm，振搗時間控制在15-20秒/點，確保混凝土密實；初凝后用木抹子二次壓光，消除表面收縮裂縫。養護階段采用“保濕+溫控”組合措施：覆蓋土工布保濕養護14天，避免水分快速蒸發；夏季采用噴淋養護，冬季覆蓋保溫被，控制內外溫差≤25℃，減少溫度裂縫。

三、施工管控：消除人為缺陷風險

1. 基礎處理標準化

軟土地基需換填級配砂石（粒徑5-40mm），壓實度≥95%，并鋪設土工格柵增強整體性。管基采用180°混凝土基礎時，需設置20mm厚瀝青油氈隔離層，防止不均勻沉降導致管道開裂。安裝前檢查管口橢圓度，偏差≤0.5%D（D為管徑），避免接口間隙過大。

2. 安裝過程精細化

使用激光經緯儀定位，軸線偏差≤10mm，高程偏差≤5mm。承插口間隙均勻控制在10-15mm，采用專用撬杠或倒鏈緩慢頂入，避免暴力安裝導致橡膠圈扭曲。接口完成后，立即進行水壓試驗（壓力0.1MPa，保持10分鐘），滲漏量≤0.1L/(min·km)為合格。

四、運維監測：建立全生命周期管理體系

1. 定期檢測與修復

建立周期性CCTV檢測制度，重點監測接口位移量（預警值＞5mm）及管體裂縫寬度（預警值＞0.2mm）。對于輕微滲漏，采用化學注漿法修復：沿裂縫開鑿V形槽（深度≥30mm），埋設注漿嘴后注入環氧樹脂漿液，壓力控制在0.3-0.5MPa，直至相鄰孔冒漿。對于嚴重滲漏，需局部更換管道或加設鋼制套筒（壁厚≥6mm），套筒與管道間隙填充聚硫密封膠。

2. 防腐維護機制

酸性土壤環境中，管體外壁涂抹環氧煤焦油涂層（干膜厚度≥200μm），耐pH=3的強酸侵蝕；高濕度區域采用聚脲防水涂料（厚度≥1.5mm），其拉伸強度達16MPa，耐候性達15年。每季度檢查涂層完整性，破損區域需及時修補，避免腐蝕介質滲透導致管體強度下降。

承插口水泥管抗滲性能的提升需貫穿材料選擇、工藝設計、施工控制及運維管理全流程。通過優化混凝土配比、升級密封材料、實施精細化施工管控，可顯著降低滲漏風險，延長管道使用壽命至50年以上。工程實踐中，應結合具體工況（如土壤類型、地下水位、荷載條件）制定針對性方案，確保抗滲效果與經濟性的平衡。
